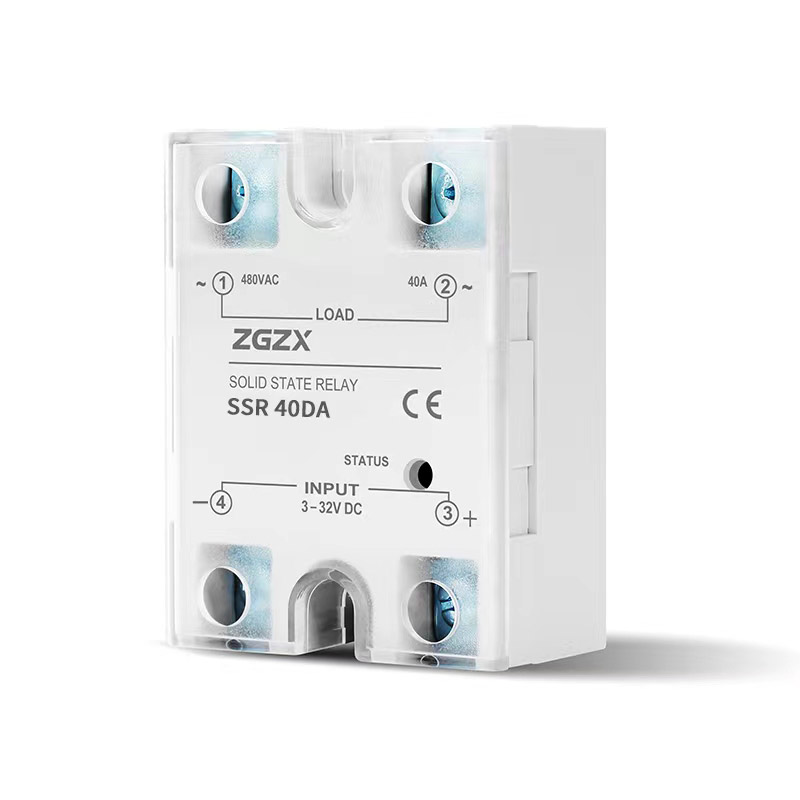

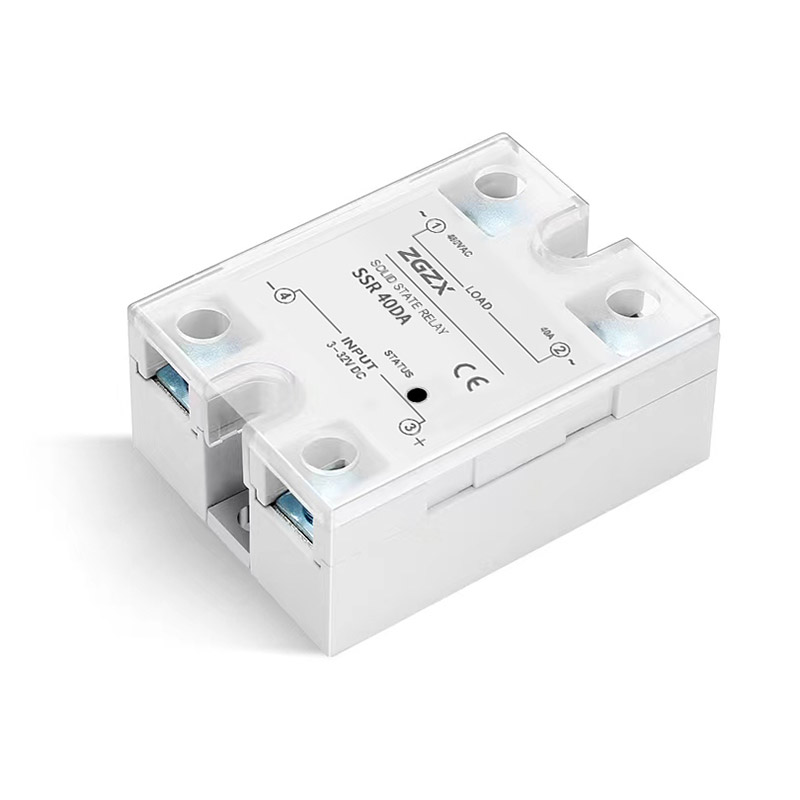

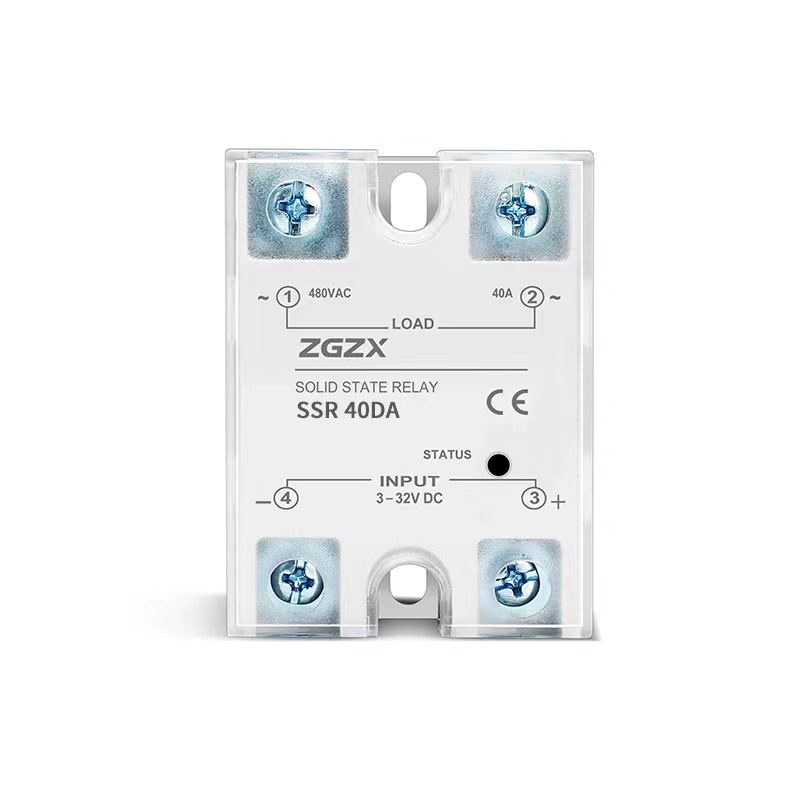

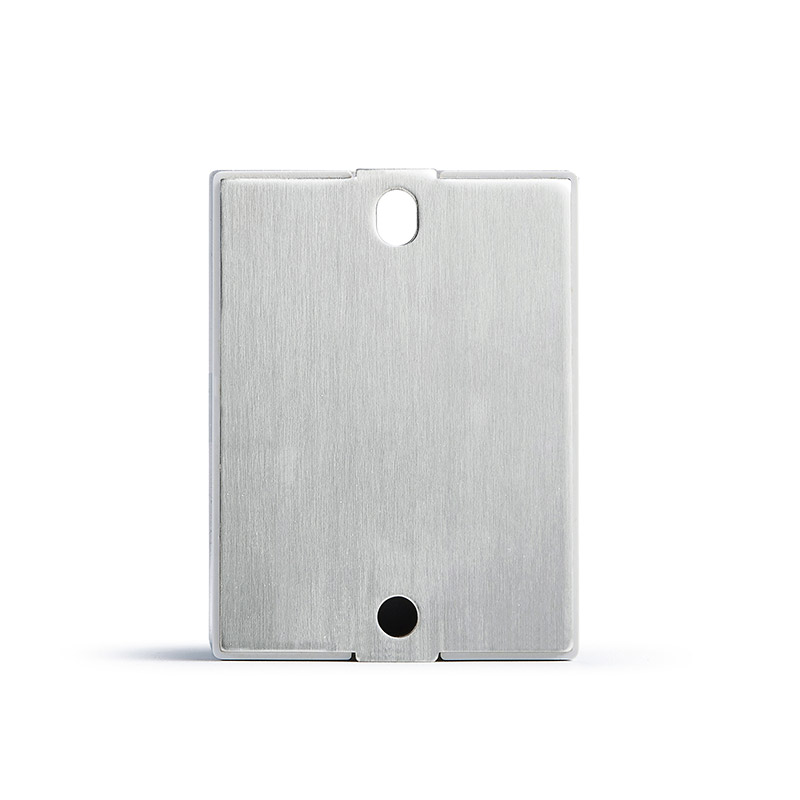

SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
SSR系列單相固態繼電器直流控交流或交流控交流10A-120A
? 控制回路和負載回路之間的光電隔離
? 可以選擇過零輸出或隨機開啟
? 國際標準化安裝尺寸
? LED 指示工作狀態
? 內置RC吸收電路，抗干擾能力強
? 環氧樹脂灌封，防腐防爆能力強
? DC 3-32VDC 或 AC 90-280VAC 輸入控制

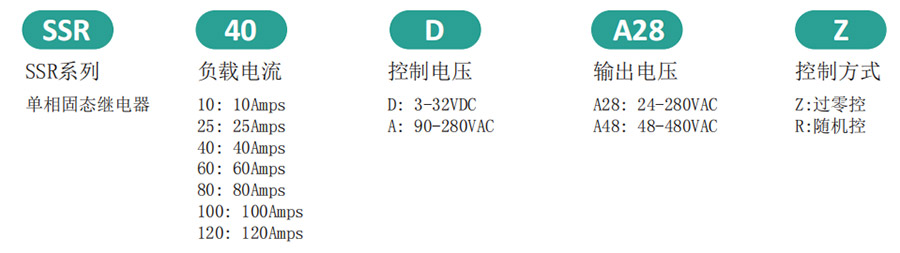

產品型號構成
產品選擇

A. 控制電壓3-32VDC工作電壓為480VAC“Z”或480VAC“R”


工作電流

過零控型號

隨機控型號

10Amps

SSR10DA48Z

SSR10DA48R

25Amps

SSR25DA48Z

SSR25DA48R

40Amps

SSR40DA48Z

SSR40DA48R

60Amps

SSR60DA48Z

SSR60DA48R

80Amps

SSR80DA48Z

SSR80DA48R

100Amps

SSR100DA48Z

SSR100DA48R

120Amps

SSR120DA48Z

SSR120DA48R


B.控制電壓90-280V工作電壓為480VAC“Z”或480VAC“R”


工作電流

過零控型號

隨機控型號

10Amps

SSR10AA48Z

SSR10AA48R

25Amps

SSR25AA48Z

SSR25AA48R

40Amps

SSR40AA48Z

SSR40AA48R

60Amps

SSR60AA48Z

SSR60AA48R

80Amps

SSR80AA48Z

SSR80AA48R

100Amps

SSR100AA48Z

SSR100AA48R

120Amps

SSR120AA48Z

SSR120AA48R

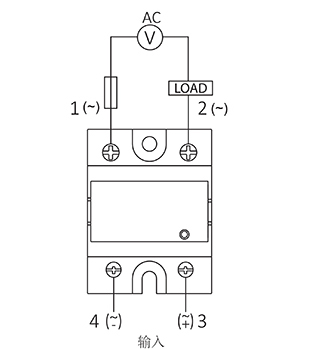

線路圖

技術參數

控制方式

直流控交流

控制電壓

3-32VDC

控制方式

交流控交流

控制電壓

90-280VAC

控制電壓

3-32VDC

負載電壓

24-480VAC

通態降壓

≤1.6V

通態時間

≤10ms

斷態漏電流

≤8mA

環境溫度

-30℃+80℃

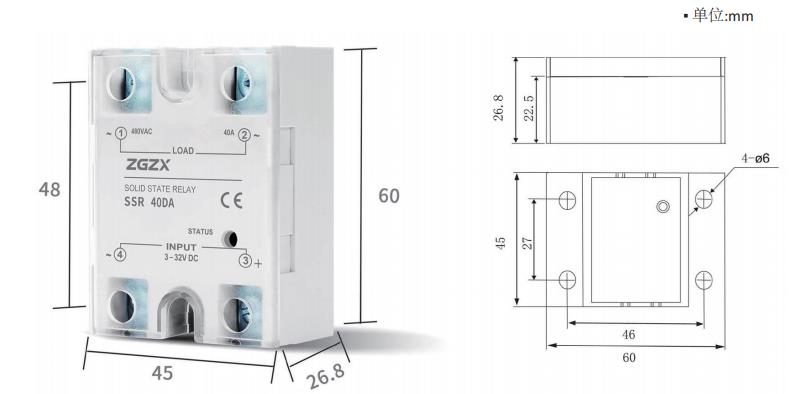

尺寸圖



使用注意事項
輸入工作條件：
◆注意工作電壓的范圍和正負極。
◆為確保固態繼電器正常工作，環境溫度較低時應加大輸入電流，溫度較高時應減少輸入電流。
◆用集成電路直接驅動SSR時應有足夠的帶載能力和盡可能低的“0”電平輸出。
輸出工作系件：
◆為確保SSR的可靠工作必須正確使用SSR的極限參數及采取必要的保護措施。
◆峰值電壓選擇：電感負載;取線路電壓（有效值）的確1-3。純電阻負載：取線路電壓（有效值）的1-2倍。
◆壓敏電阻的選用：壓敏電陽的標稱工作電壓值按SSR工作電壓有效的1.8-2倍選取。
◆工作電流5A以下的產品盡量安裝在通風較好的散熱窗旁邊，或自然風能吹到的地方。

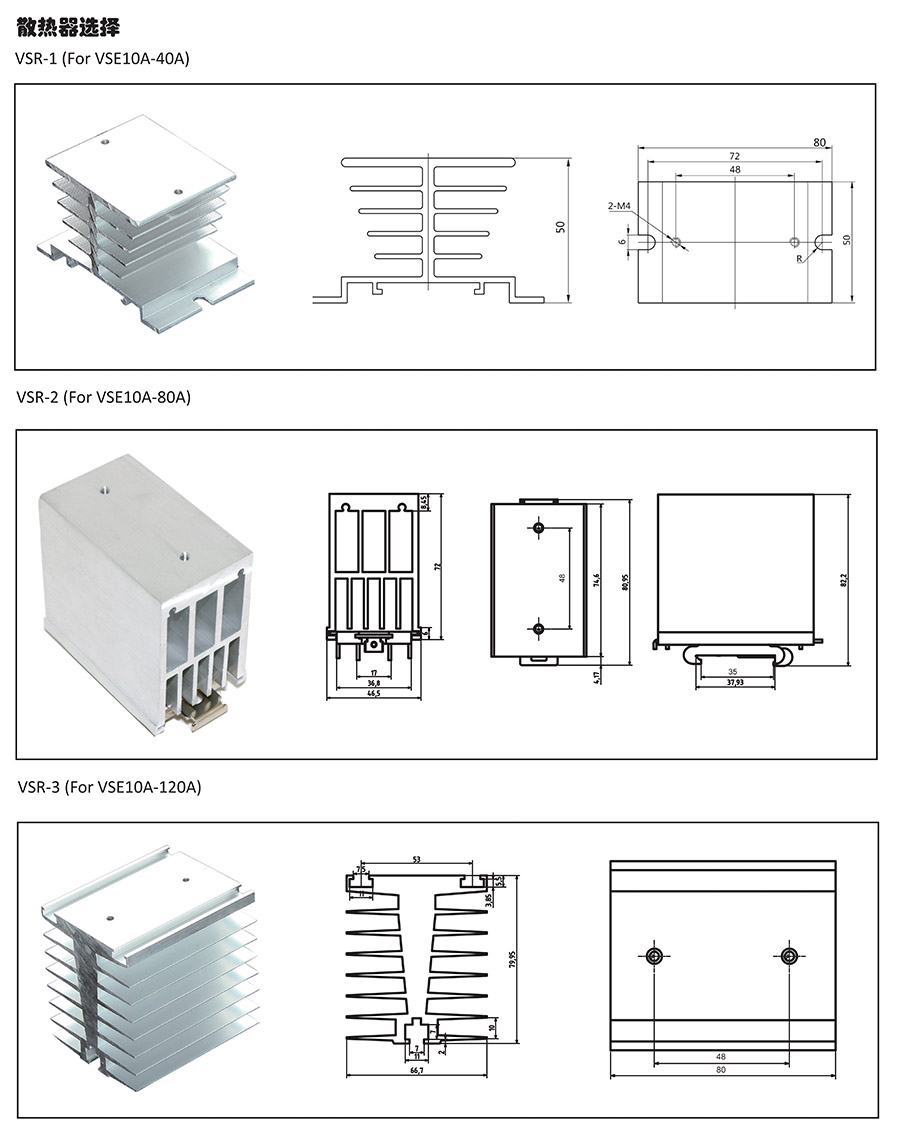

◆工作電流10A以上的產品必須安裝散熱器，繼電器與散熱器之問加上導熱硅脂才能良好散熱，散熱器表面溫度接近60°C時應強迫風冷。
◆為了避免固態繼電器的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只固態繼電器并排安裝時，應留有適當大的間隙
