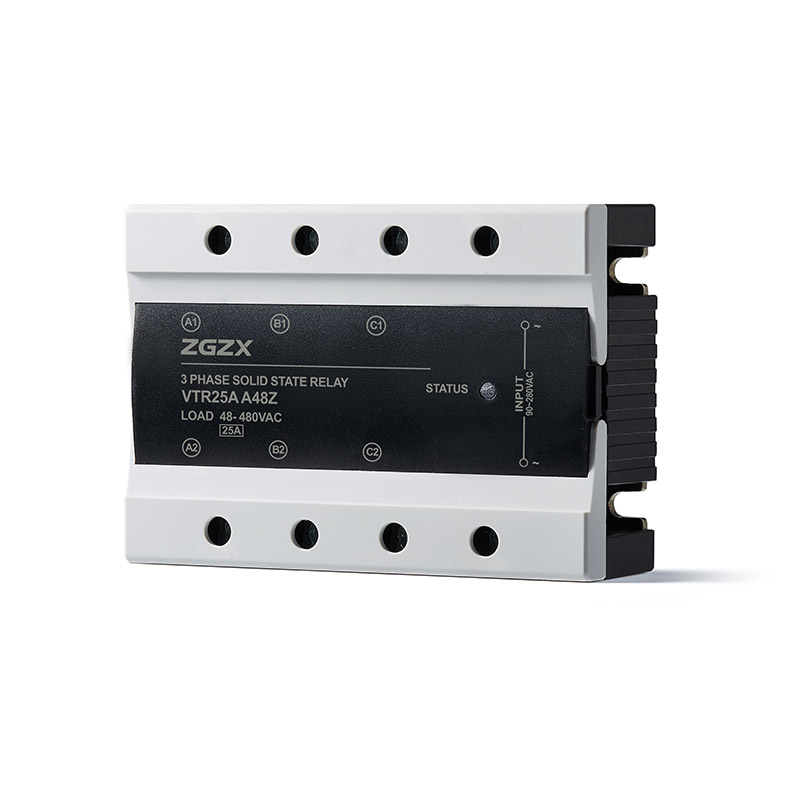

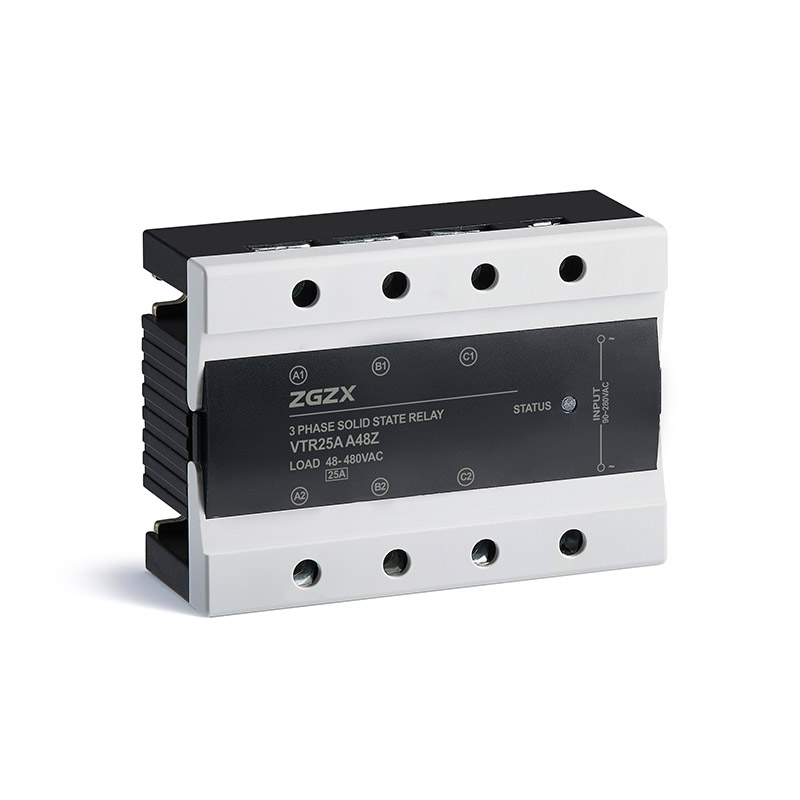

VTR系列單相固態繼電器 直流控交流或交流控交流10A-120A
? 三刀單擲一常開式，適用于三相負載
? 額定工作電壓：480V; 530V
? 開關型式為過零導通型和隨機導通型
? 控制電壓：3-32Vdc 或 AC 90-280VAC
? 熱性能好，壽命長
? 額定工作電流：3x10-120A
? 輸入/輸出絕緣2500V
? LED輸入顯示
? 高dv/dt,更適合千感性負載
0577-61731117 ? 三刀單擲一常開式，適用于三相負載
? 額定工作電壓：480V; 530V
? 開關型式為過零導通型和隨機導通型
? 控制電壓：3-32Vdc 或 AC 90-280VAC
? 熱性能好，壽命長
? 額定工作電流：3x10-120A
? LED輸入顯示
? 高dv/dt,更適合千感性負載

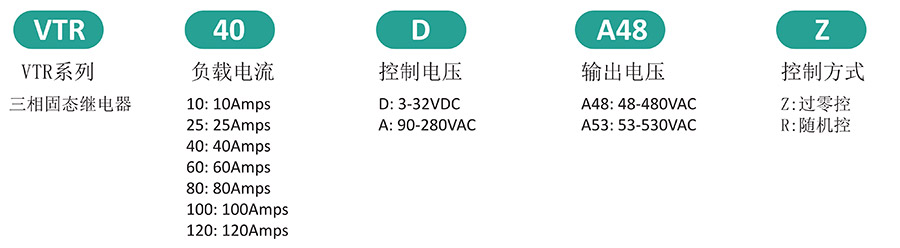

A. 控制電壓3-32VDC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
10Amps |
VTR10DA48Z |
VTR10DA48R |
|
25Amps |
VTR25DA48Z |
VTR25DA48R |
|
40Amps |
VTR40DA48Z |
VTR40DA48R |
|
60Amps |
VTR60DA48Z |
VTR60DA48R |
|
80Amps |
VTR80DA48Z |
VTR80DA48R |
|
100Amps |
VTR100DA48Z |
VTR100DA48R |
|
120Amps |
VTR120DA48Z |
VTR120DA48R |
B.控制電壓90-280AC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
10Amps |
VTR10AA48Z |
VTR10AA48R |
|
25Amps |
VTR25AA48Z |
VTR25AA48R |
|
40Amps |
VTR40AA48Z |
VTR40AA48R |
|
60Amps |
VTR60AA48Z |
VTR60AA48R |
|
80Amps |
VTR80AA48Z |
VTR80AA48R |
|
100Amps |
VTR100AA48Z |
VTR100AA48R |
|
120Amps |
VTR120AA48Z |
VTR120AA48R |
|
控制方式 |
直流控交流 |
控制電壓 |
3-32VDC |
|
控制方式 |
交流控交流 |
控制電壓 |
90-280VAC |
|
負載電流 |
10A-120A |
負載電壓 |
48-530VAC |
|
通態降壓 |
≤1.8V |
通態時間 |
≤10ms |
|
斷態漏電流 |
≤8mA |
環境溫度 |
-30℃+80℃ |
1.用于控制感性負載時必須加抑制電路。
2.控制端極性要保證正確，否則可能損壞產品。

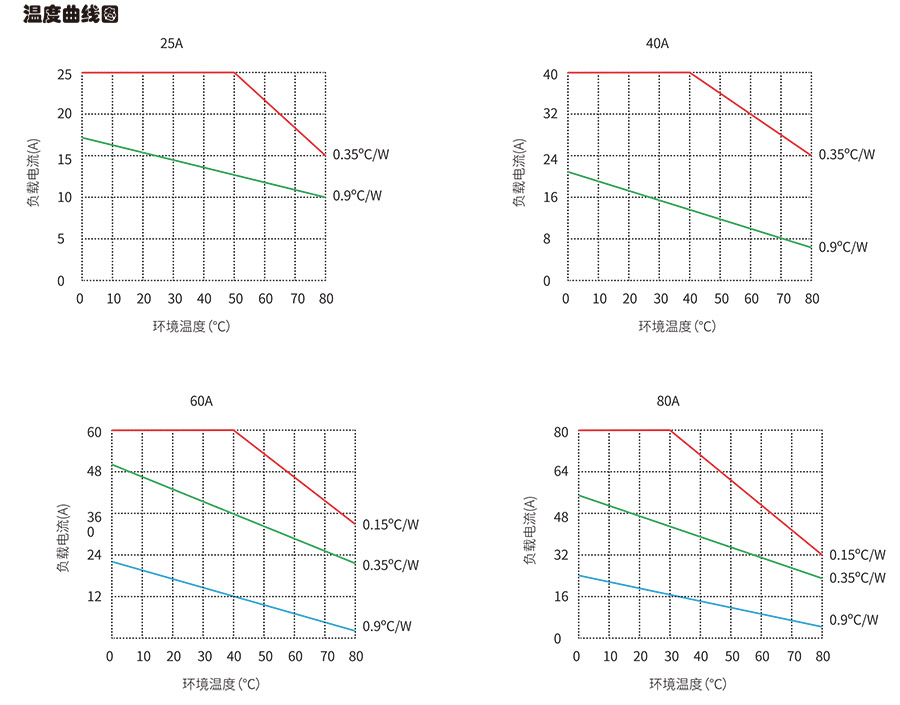

3.環境溫度高于40℃時使用應參照溫度曲線。
注意事項

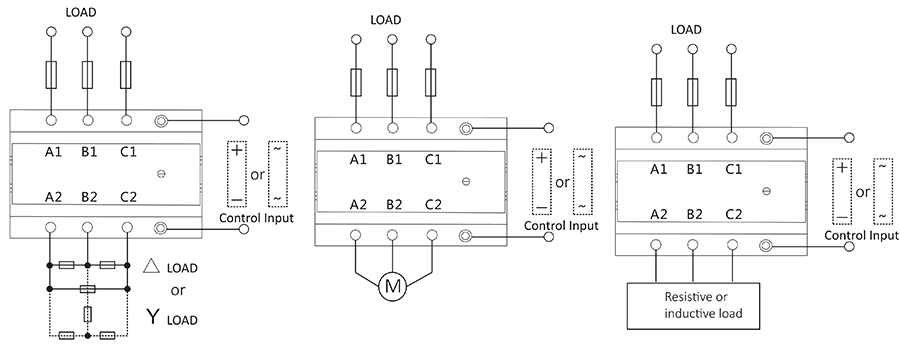

1.本產品內部有缺相保護功能，所以產品的L1,L2,L3必須接相線，U, V, W接負載才能正常工作，相線側與負載側接反產品將不能正常工作。
2.本產品溫度保護需要在底板溫度降低到設定值后會自動恢復。

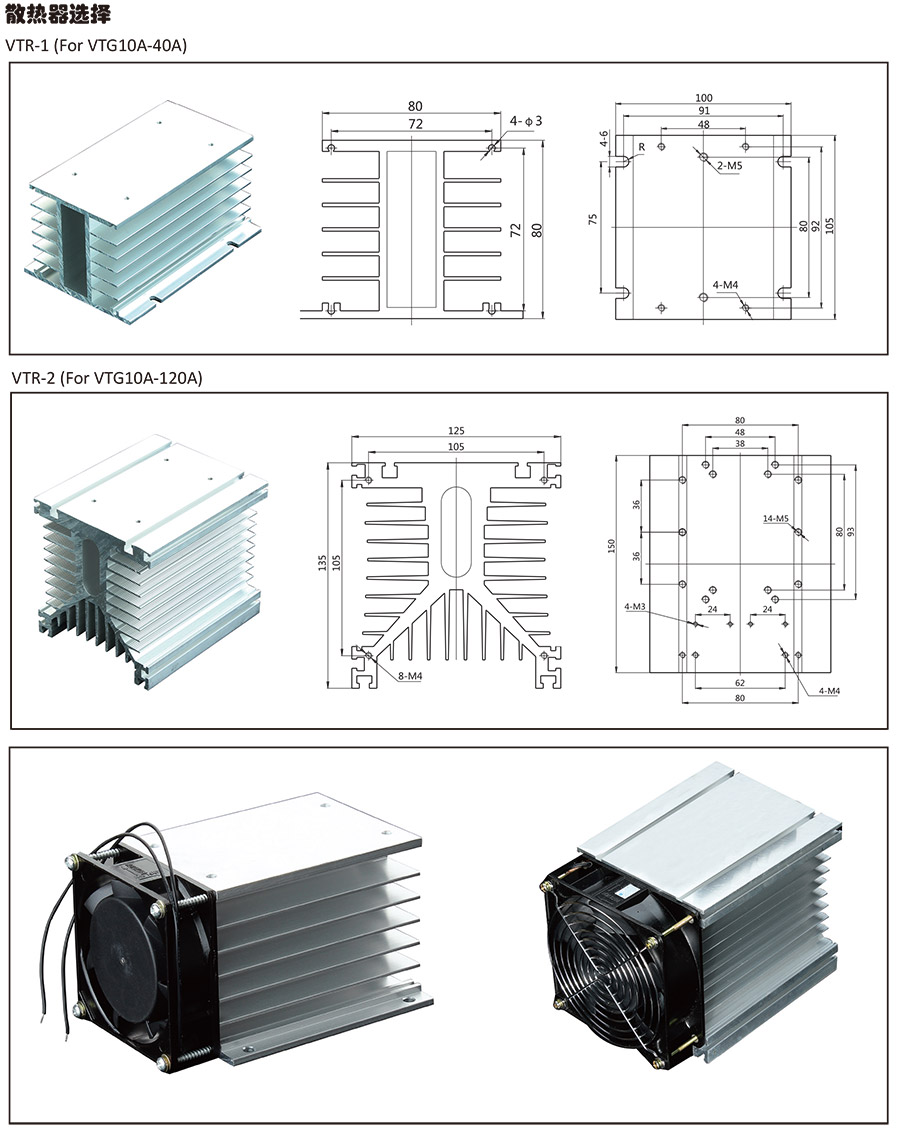

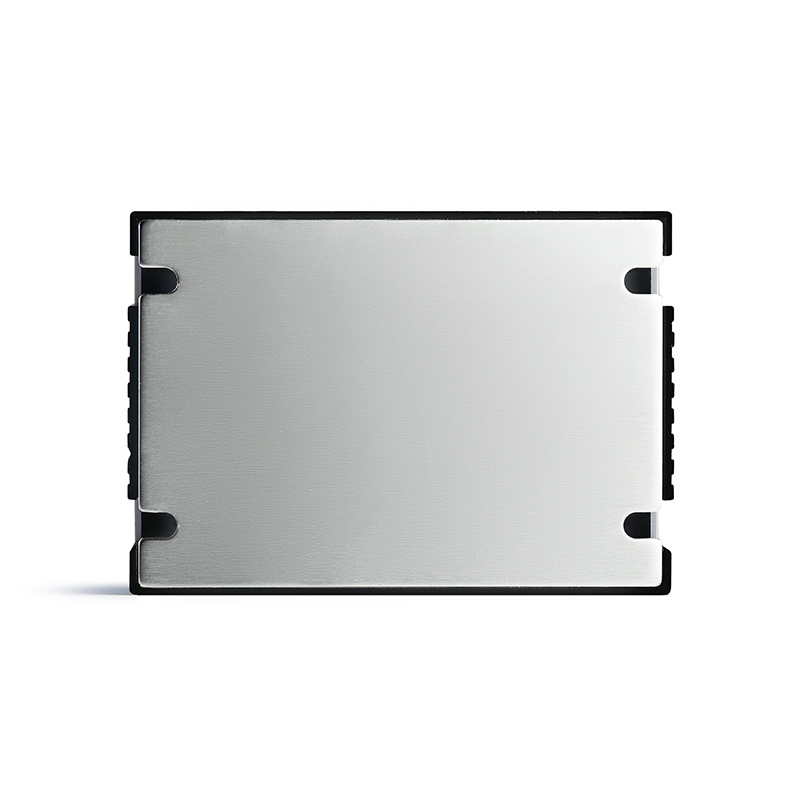

3.繼電器工作產生的熱量需通過底板散出，需確保繼電器底板與散熱器接觸緊密、安裝牢靠，且接觸面需加導熱墊片或涂覆導熱硅脂。

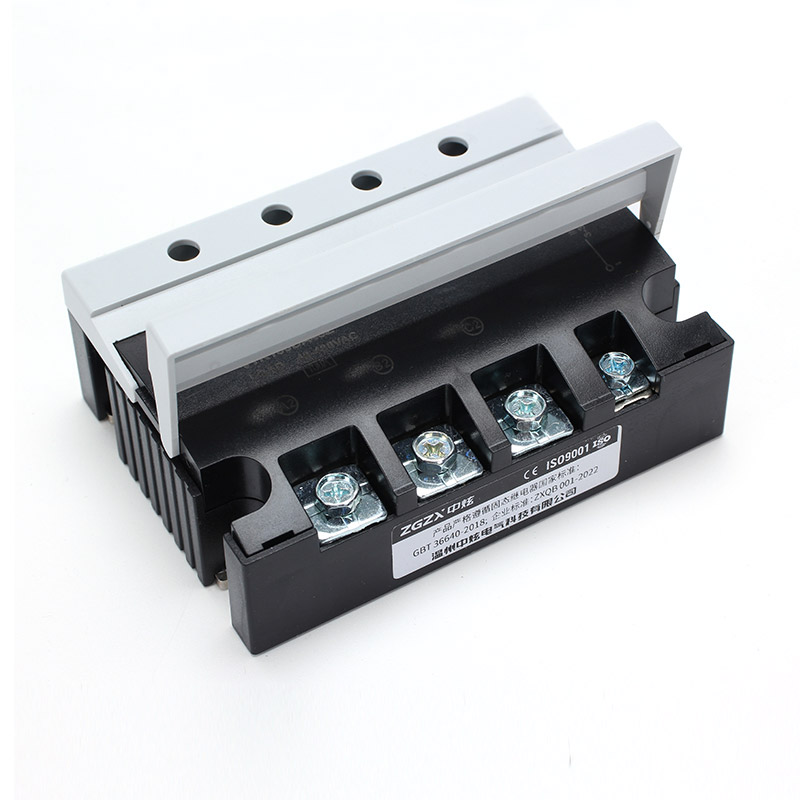

4.繼電器端子應確保接線牢固，接線松弛會導致產品異常發熱，損壞產品。輸入端子的推薦安裝扭矩為0.5N . m，輸出端子的推薦安裝扭矩為（0 .98~1.37) N · m 。
5.產品工作的環境溫度較高時，請參照溫度曲線降額使用。
