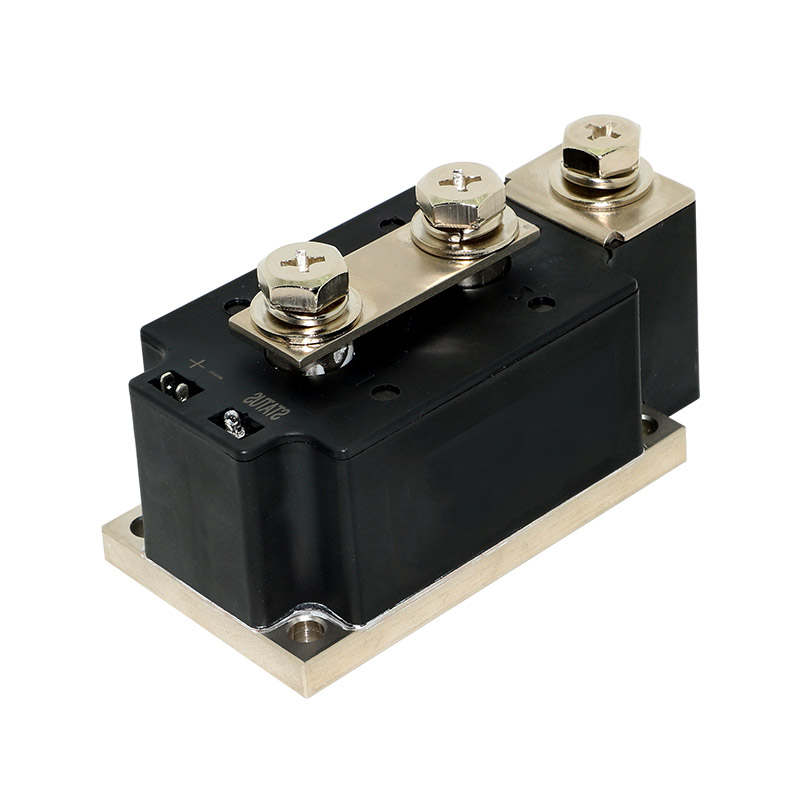

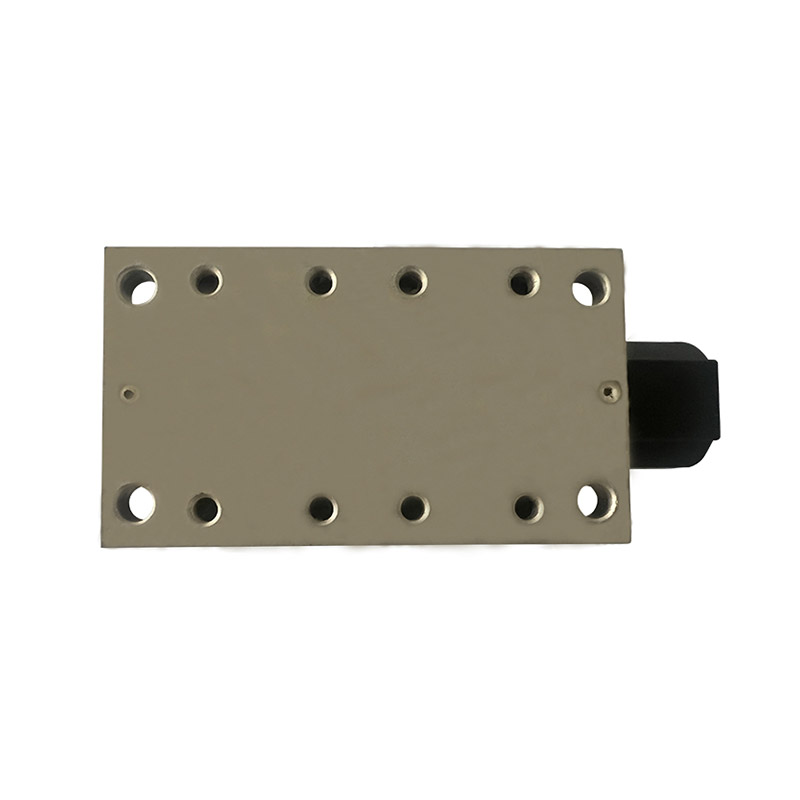

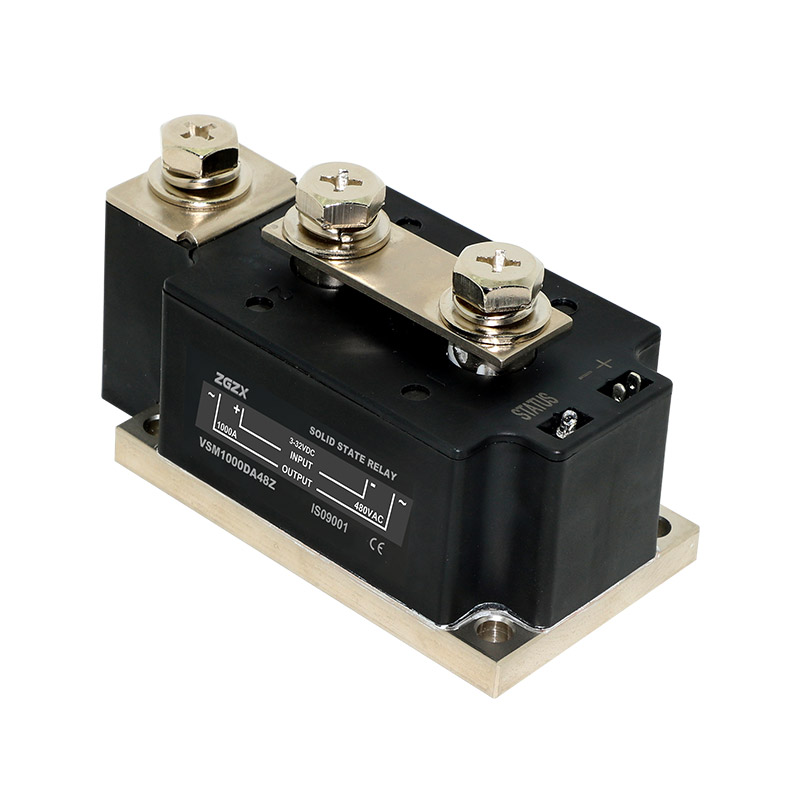

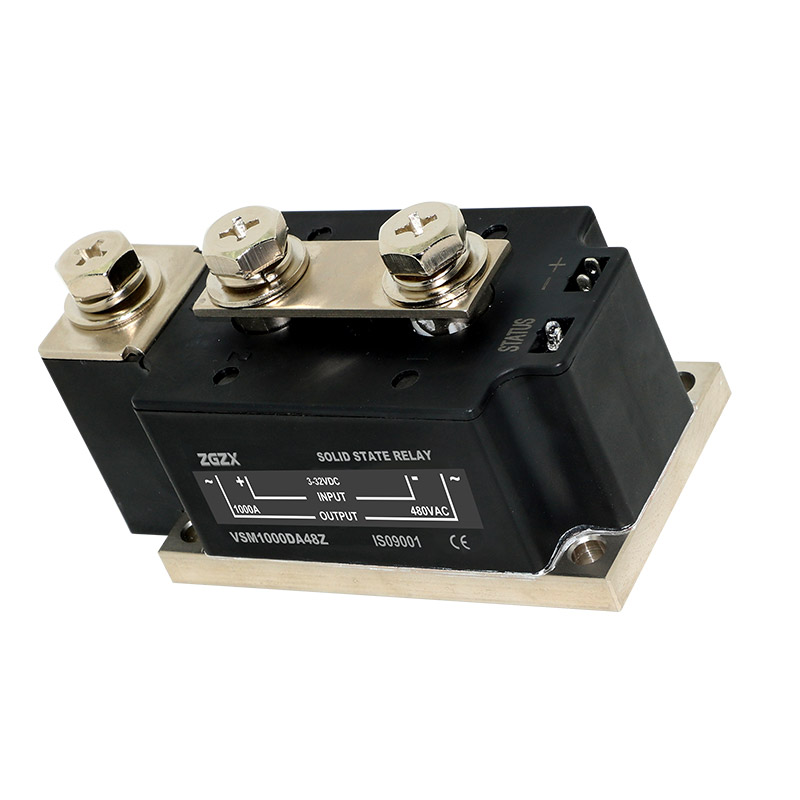

VSM系列工業級固態繼電器 直流控交流500A-1000A
? 單刀單擲一常開式，條形結構，安裝使用方便。
? 開關型式分為過零導通型和隨機導通型。
? 高dv/dt適合于感性負載。
? 輸入/輸出絕緣2500V。
? 控制電壓3- 32V或90-280 VAC 。
? VRRM≥1200V, 可使用在480 V交流電路里 。
? LED輸入顯示。
? 雙SCR反并聯功率輸出，芯片焊接技術，熱性能好，壽命長。
0577-61731117 ? 單刀單擲一常開式，條形結構，安裝使用方便。
? 開關型式分為過零導通型和隨機導通型。
? 高dv/dt適合于感性負載。
? 輸入/輸出絕緣2500V。
? 控制電壓3- 32V或90-280 VAC 。
? VRRM≥1200V, 可使用在480 V交流電路里 。
? LED輸入顯示。
? 雙SCR反并聯功率輸出，芯片焊接技術，熱性能好，壽命長。

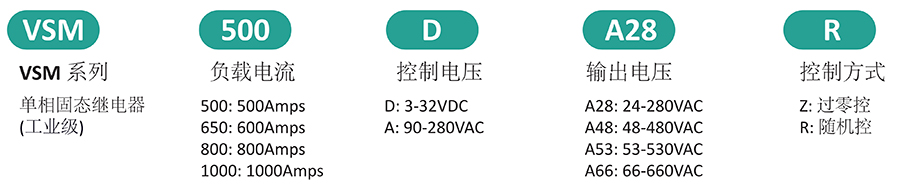

A. 控制電壓3-32VDC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
500Amps |
VSM500DA48Z |
VSM500DA48R |
|
600Amps |
VSM600DA48Z |
VSM600DA48R |
|
800Amps |
VSM800DA48Z |
VSM800DA48R |
|
1000Amps |
VSM1000DA48Z |
VSM1000DA48R |
B. 控制電壓90-280VAC工作電壓為480VAC“Z”或480VAC“R”
|
工作電流 |
過零控型號 |
隨機控型號 |
|
500Amps |
VSM500AA48Z |
VSM500AA48R |
|
600Amps |
VSM600AA48Z |
VSM600AA48R |
|
800Amps |
VSM800AA48Z |
VSM800AA48R |
|
1000Amps |
VSM1000AA48Z |
VSM1000AA48R |
輸入?yún)?shù)
|
控制方式 |
直流控交流 |
交流控交流 |
|
控制電壓范圍 |
3 to 32Vdc |
90 to 280Vac |
|
輸入電流 (Max.) |
13/16mAdc @=5V/12V |
29mAac @=220V |
|
開通電壓(Max.) |
3Vdc |
90Vac |
|
關斷電壓(Min) |
1Vd |
10Vac |
|
反向電壓(Max.) |
32Vdc |
/ |
輸出參數
|
輸出參數 |
單位 |
參數值 |
|
標稱電流 |
Amp |
500-1000A |
|
負載電流范圍 |
Arms |
0.05 to 1000 |
|
負載電壓范圍 |
Vrms |
24-480 |
|
頻率范圍 |
Hz |
47to 63 |
|
斷態漏電流(Max.) |
mArms |
≤10 |
|
通態壓降(Max.) |
Vrms |
1.8 |
|
開通時間(Max.)" 零控＇ |
Cycle |
1/2 |
|
開通時間(Max.)" 隨機控＇ |
mSec |
1 |
|
環境溫度范圍 |
°C |
-30°C to +80°C |
