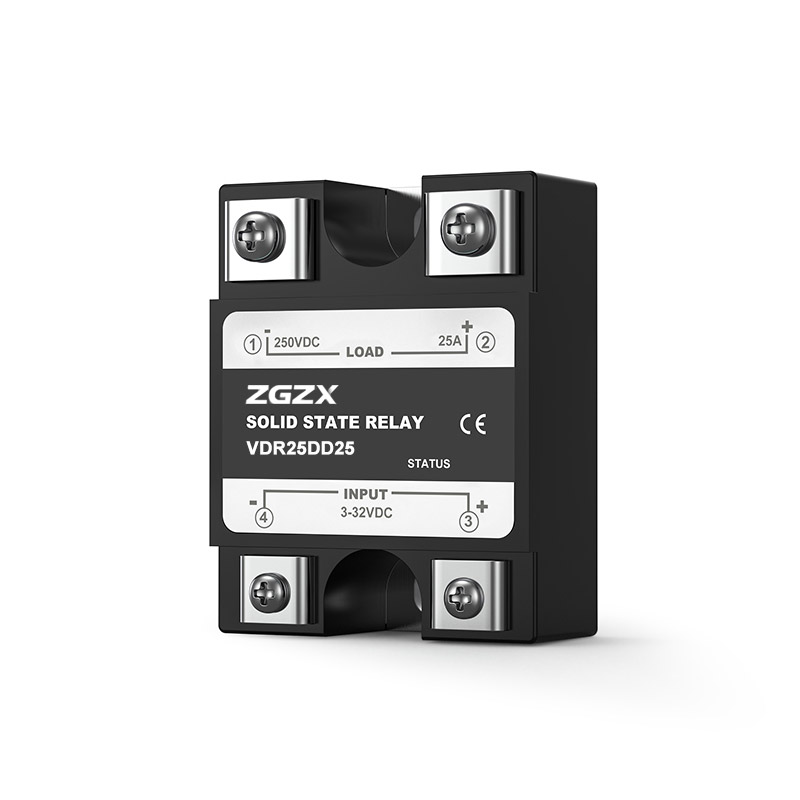

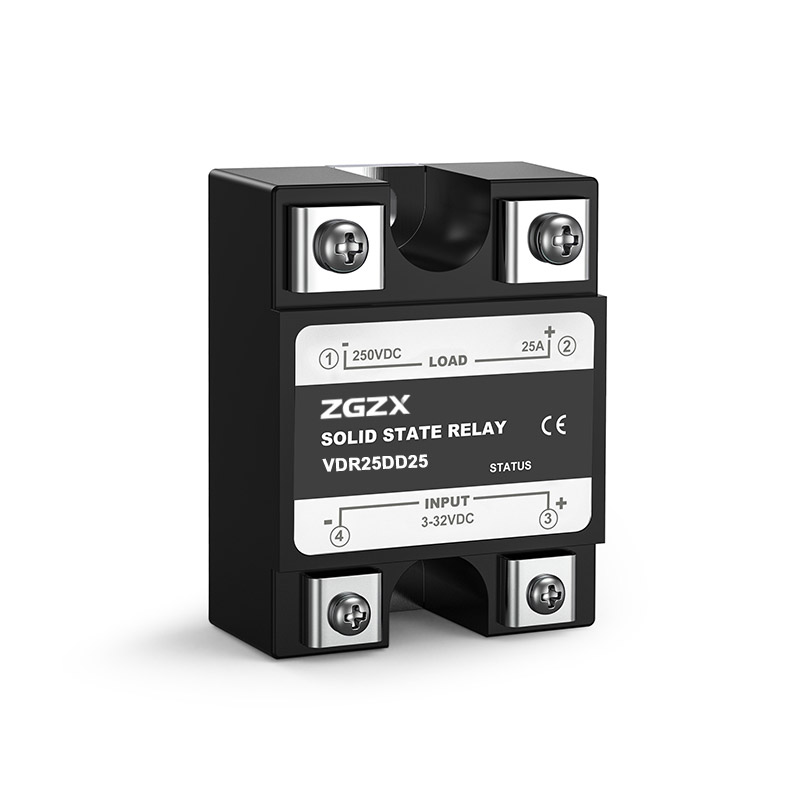

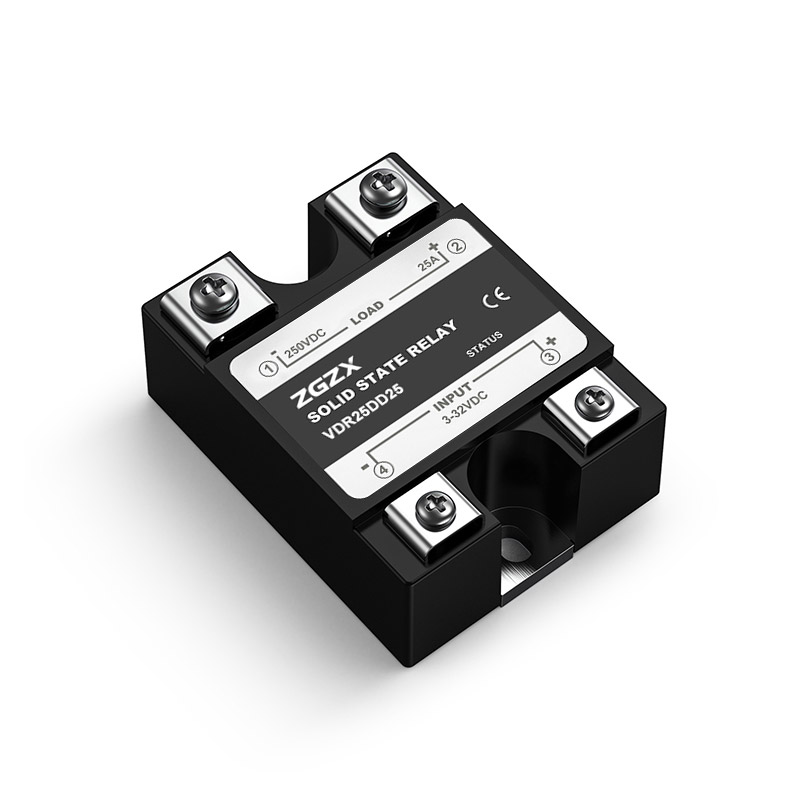

VDG系列直流控直流固態繼電器10A-120A

? 輸入與輸出回路之間光隔離。
? 控制信號與TTL邏輯接口。
? 晶體管輸出，通態壓降小，開關速度快。
? 發光二極管指示工作狀態。
? 環氧樹脂封裝一體，防腐抗震，工作可靠。
? 產品主要用于工業自動化中，弱電與強電隔離控制以及各種大功率的直流電氣設備。如直流電動機、電磁閥、電磁震動器、電池充放電開關等。

查看產品介紹

產品型號 產品選擇線路圖技術參數 尺寸圖

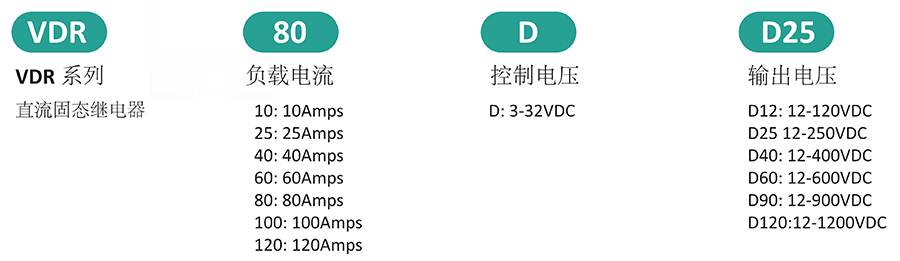

產品型號構成

產品選擇

控制電壓：3-32VDC工作電壓120V,250V,400V,600V,900V,1200V

電流	工作電壓250V	工作電壓1200V
10A	VDG10DD25	VDG10DD120
25A	VDG25DD25	VDG25DD120
40A	VDG40DD25	VDG40DD120
60A	VDGR60DD25	VDG60DD120
80A	VDG80DD25	VDG80DD120
100A	VDG100DD25	VDG100DD120
120A	VDG120DD25	VDG120DD120

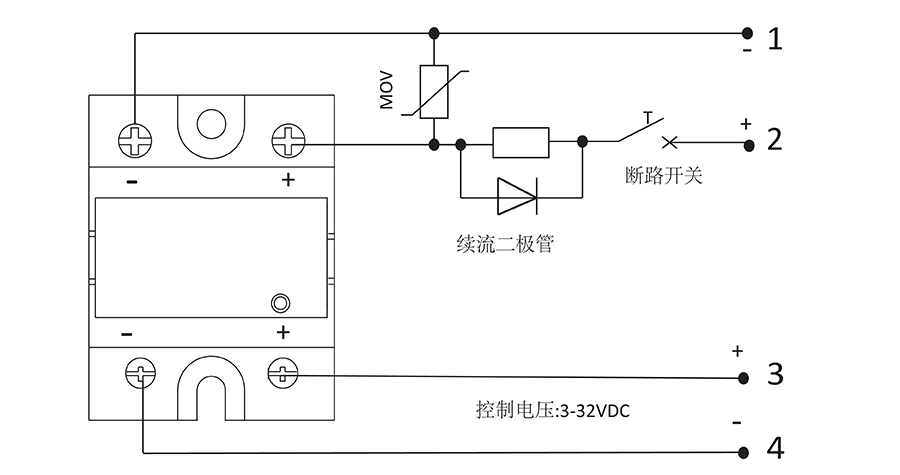

線路圖

技術參數

項目	單位	參數值
控制電壓	Vrms	3 to 32Vdc
控制電流	Vrms	4-30mA
開通電壓	Vrms	3Vdc
關斷電壓	Vrms	1Vdc
通斷時間	ms	≤5 ms
反向電壓	Vrms	32Vdc
負載電流	Arms	0.05 to 120
浪涌電流	Arms	≥200%
負載電壓	Vrms	120VDC~1200VDC
通態壓降	Vrms	≤0.5~4.6
絕緣電阻	MΩ	≥100MΩ
工作溫度	℃	-25℃ to+ 75℃

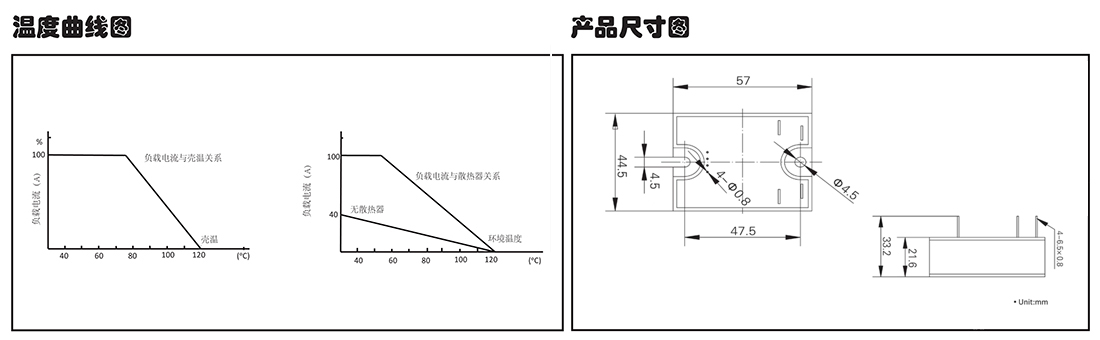

尺寸圖

產品選用注意事項

1、由于直流固態繼電器的負載電壓值等于斷態電壓值，負載電流為最大值，故在選用時應留有充分余量，阻性負載時：電流按2.5~4倍負載電流選取，電壓按2~3倍負載電壓選取感性負載時：電流按4~8倍負載電流選取，電壓按2~3倍負載電壓選取。

2、根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時，應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。

3、感性負載時必須在負載兩端并接一個續流二極管，并在輸出端并接壓敏電阻（壓敏電阻(MOV)按電源電壓的1~1.5倍選?。?，以防過壓時損壞輸出管。

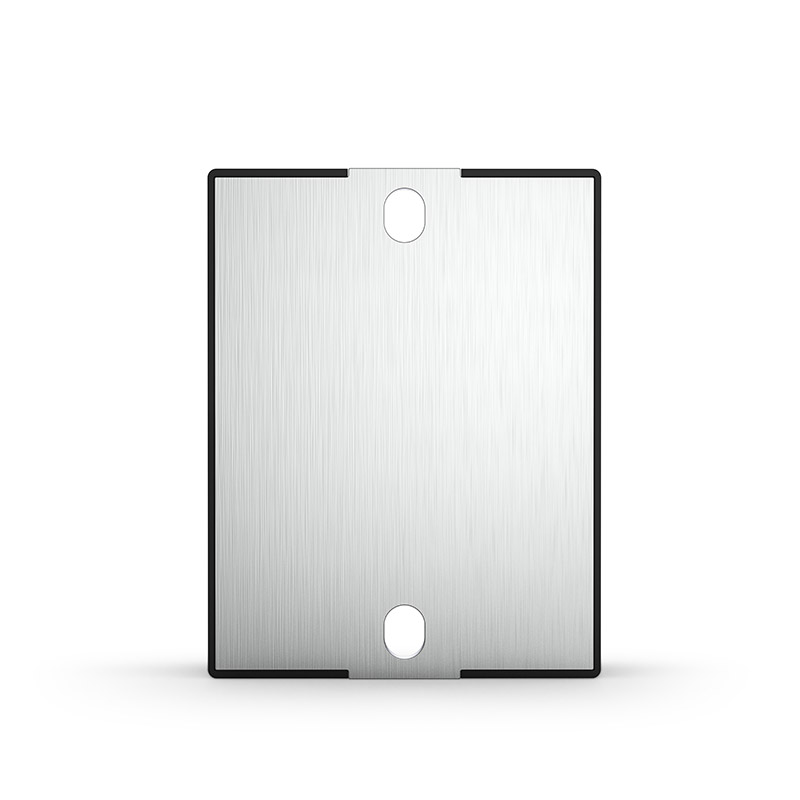

4、安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
