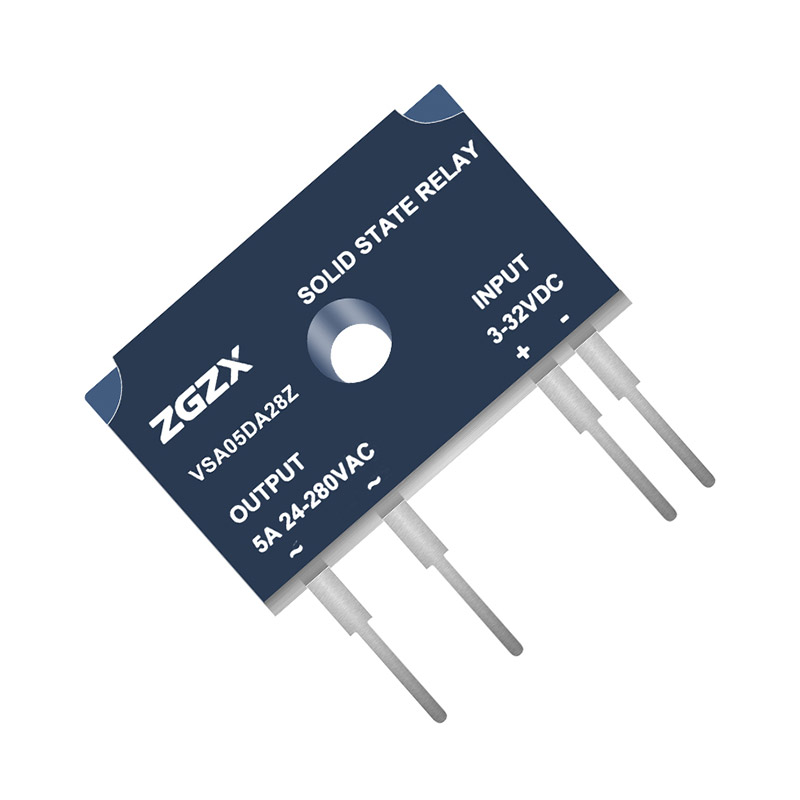

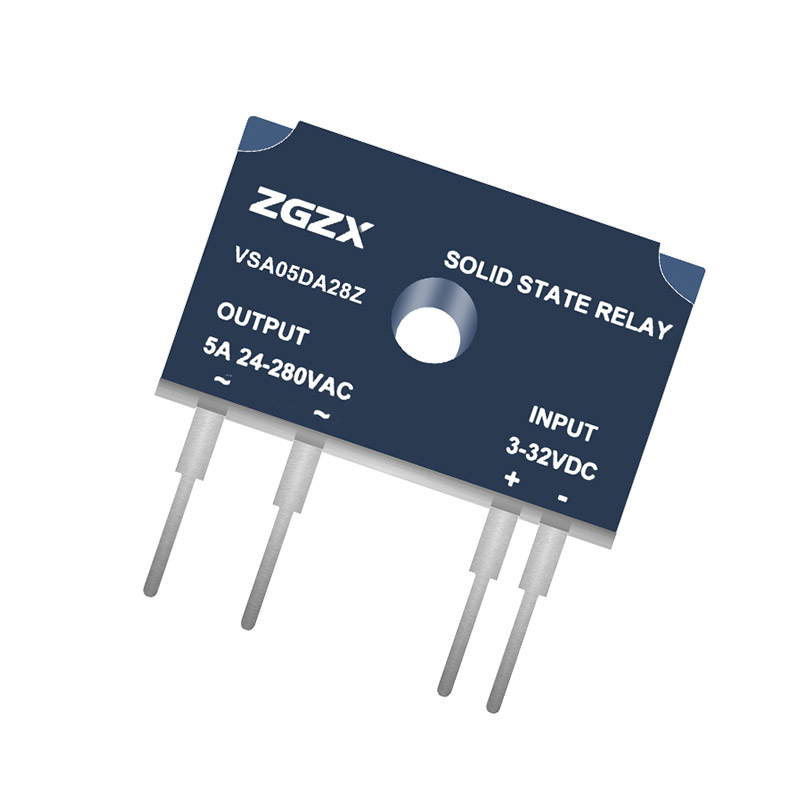

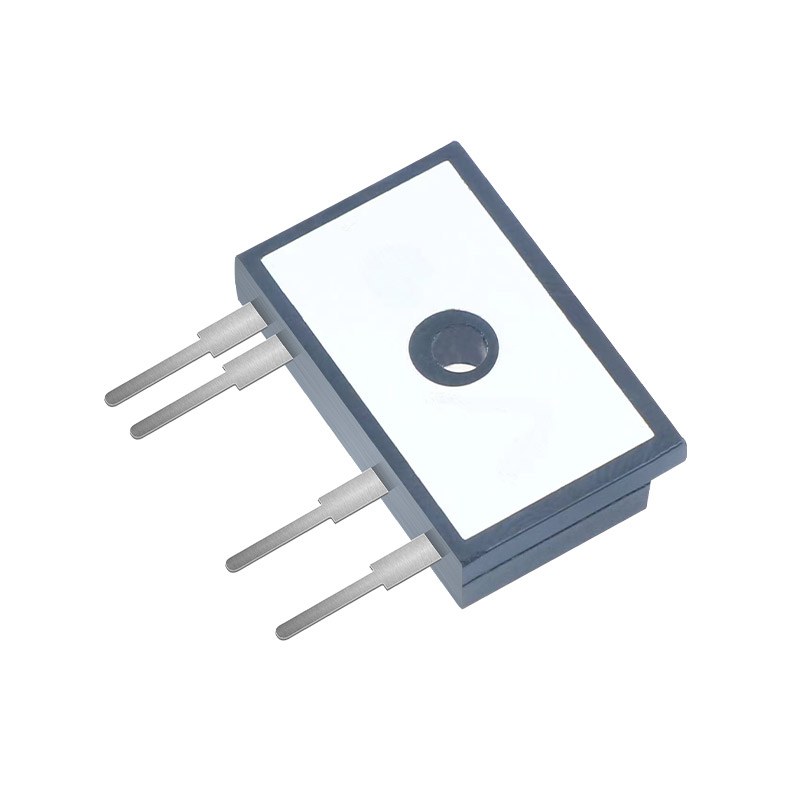

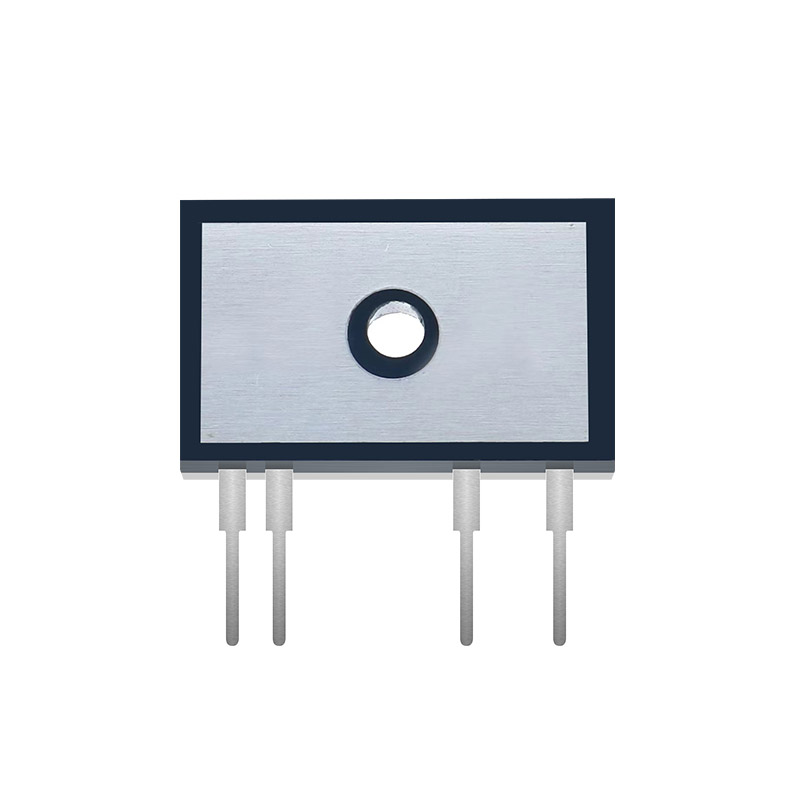

VSA系列小型固態繼電器直流控交流5A

? 5A@ 24-280VAC

? 經濟型雙向可控硅輸出負載

? 零電壓導通輸出

? 3-32VDC直流控制

? 高可靠塑封工藝

查看產品介紹

產品型號產品選擇線路圖技術參數 尺寸圖

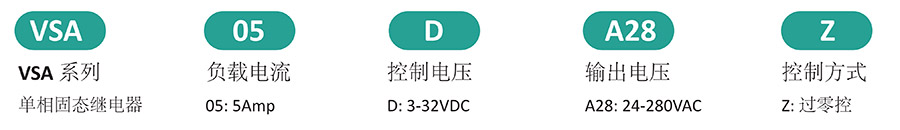

產品型號構成

產品選擇

控制電壓3-32VDC

工作電流	工作電壓	過零控型號
5Amps	24-280VAC	VSA05DA28Z

線路圖

技術參數

輸出參數
描述	VSA05DA28Z
工作電壓(47-440Hz) (V_RSM)	24-280VAC
瞬態電壓(V_PK)	800
最大斷態漏電流@額定電壓(mA)	1
最小斷態上升率@最大額定電壓(V/μs)	500
最大負載電流(A)	5
最小負載電流(mA)	150
最大周期浪涌電流(50/60Hz)(A)	200
最大通態壓降@額定電流(V_RMS)	1.5
最大 I2t (50/60Hz) (A2 sec)	200
最小功率因素(最大負載)	0.5

輸入?yún)?shù)
描述	VSA05DA28Z
控制電流范圍(mA)	≤7
最小開啟電壓(V)	1.13
確保關斷電壓(V)	1.0
典型輸入電流(mA)	5
最大輸入電流(mA)	7
最大開啟時間	1/2 周期
最大關斷時間	1/2 周期

通用參數
描述	數值
介電強度(輸入/輸出/底板) (50/60Hz)(V)	2000VDC(1min)
最小絕緣阻抗(@ 500VDC) (MΩ)	1000
最大電容，輸入/輸出(pF)	10
工作溫度范圍(℃)	-40℃~80℃
貯存溫度范圍(℃)	-40℃~125℃
重量(典型值)(g)	約3.8g
濕度參考 IEC60068-2-78	93% 不凝結
MTBF (平均故障間隔時間) 在環境溫度 40℃情況下	11,641,553 小時(1,328 年)
MTBF (平均故障間隔時間) 在環境溫度 60℃情況下	7,210,376 小時(823 年)

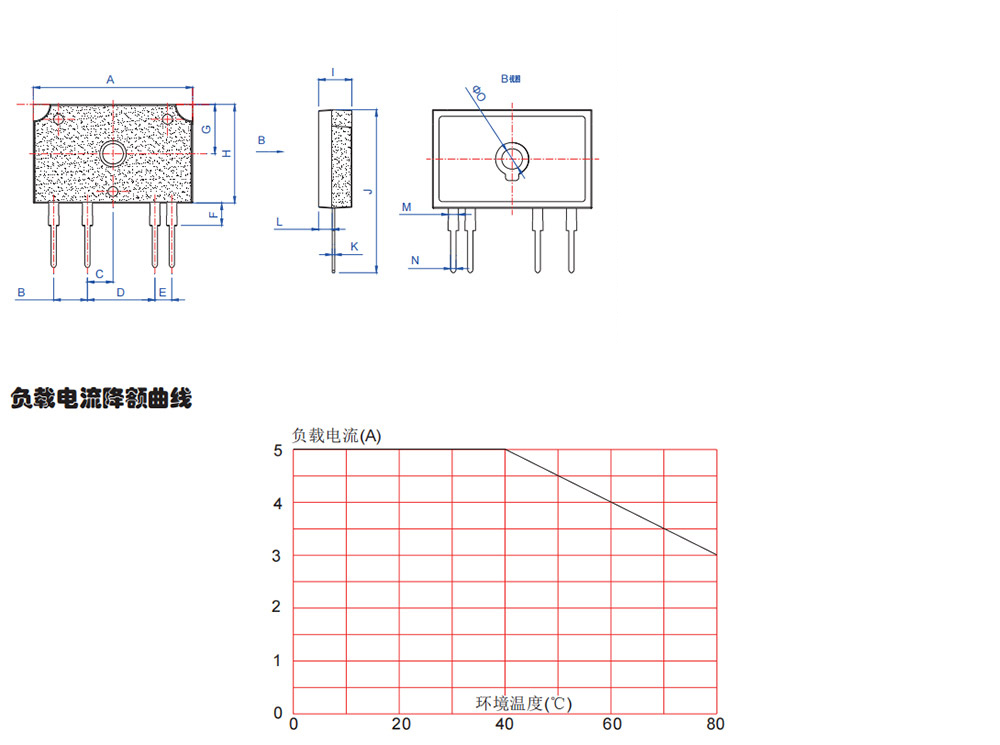

尺寸圖

使用說明及注意事項

1、繼電器自身功耗產生的熱量需要通過外殼散發，如果繼電器周圍散熱條件惡劣，則輸出負載電流減少一半。如繼續使用必須加裝與之配套的散熱器，工作中散熱器底板溫度不得超過 80℃。若環境溫度過高必須采取風冷以加速空氣流動以獲得更好的散熱效果。

2、為確保安裝過程中固態繼電器與散熱器表面緊密接觸而達到更理想的散熱效果，在安裝時請將導熱膜平行置于固態繼電器底板與散熱器接觸面之間并緊固安裝固定螺釘；對配備導熱硅脂的在安裝時請?jiān)诠虘B(tài)繼電器底板均勻涂抹適量導熱硅脂，并緊固安裝固定螺釘。

3、緊固螺釘時以<4NM 力矩緊固螺釘，并兩個輸出端或輸入端同時緊固，切勿一端完全緊固后再緊固另一端。

4、為防止使用中負載短路或者過流、電壓超負荷工作造成的固態繼電器擊穿損壞，推薦安裝使用與之匹配的專用快速熔斷器。對感性類負載還需要在固態輸出端加裝壓敏電阻、RC 吸收回路，對直流固態繼電器如果是感性負載還需加裝續流二極管等保護。

5、輸入端電路無保護電路，電路反接易發生損壞；使用時，請確認接線是否正確。

6、固態繼電器的存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈摔碰。應存放于通風、干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于 80%。
