首頁 > 產品選型 > 調壓式固態繼電器 > > AVR系列調壓式固態繼電器 AVR10A-60A

查看所有

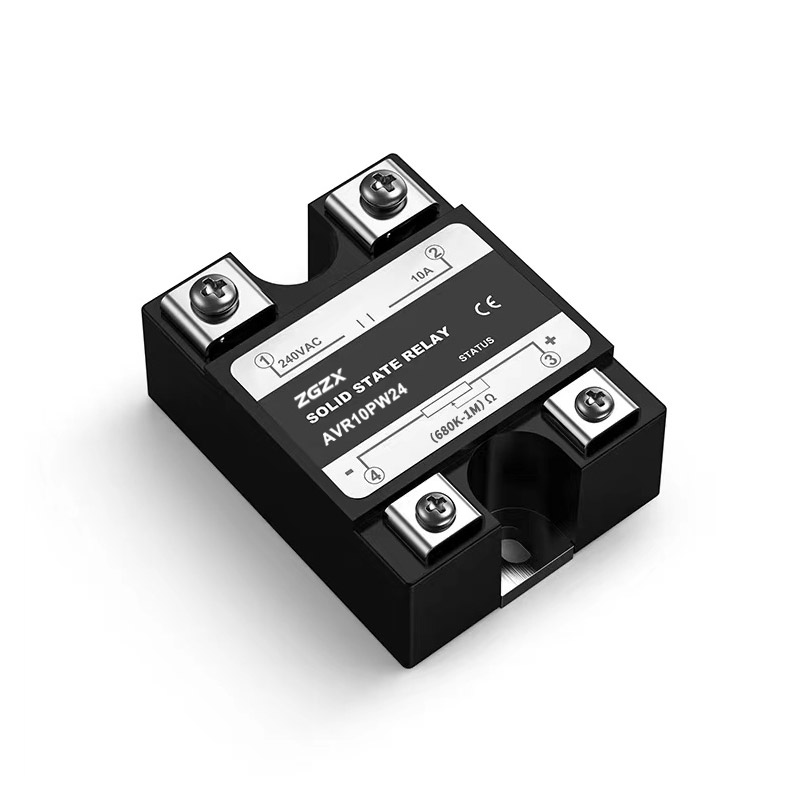

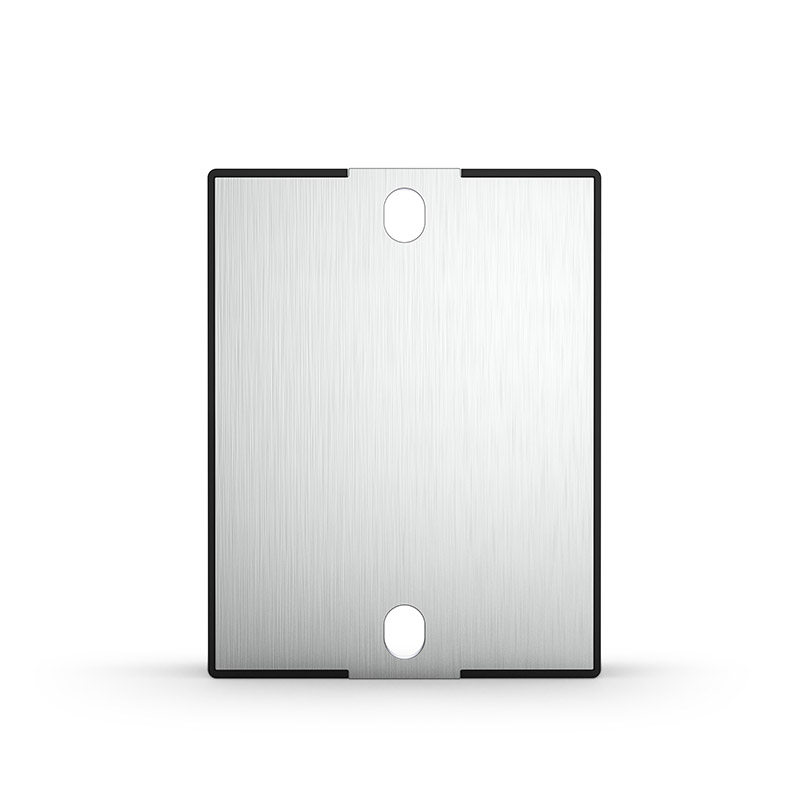

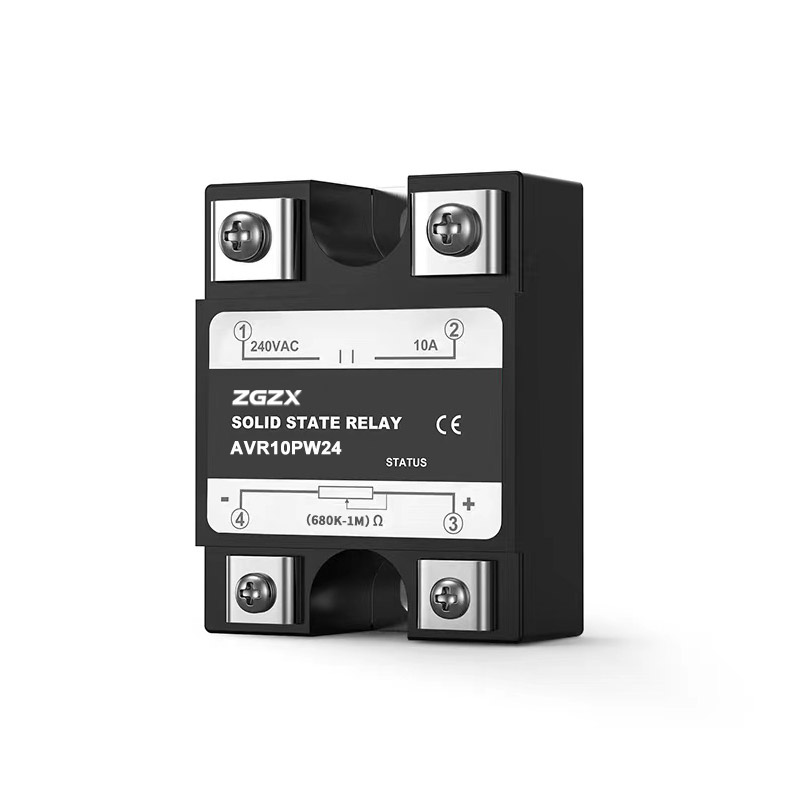

AVR系列調壓式固態繼電器 AVR10A-60A

? 可控硅移相輸出，調節范圍寬。

? 內置阻容吸收回路，浪涌吸收保護更可靠。

? 國際標準化安裝尺寸。

? LED指示工作狀態。

? 環氧樹脂灌膠，抗腐蝕、抗爆能力強。

? 阻燃外殼配詈安全防護罩。

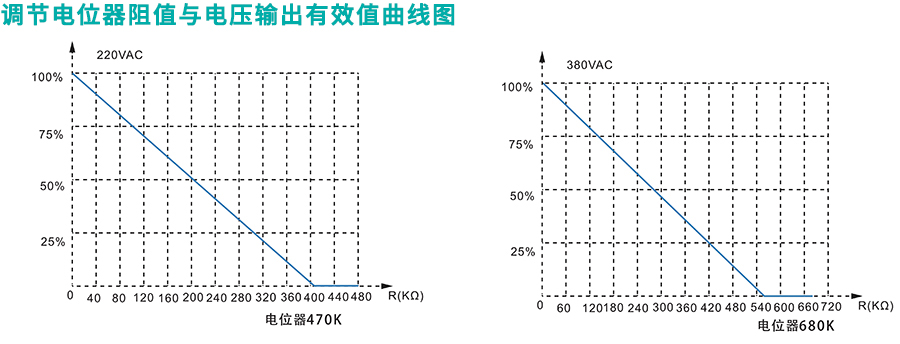

? 使用簡單，外接電位器即可實現輸出電壓調節。

查看產品介紹

產品型號產品選擇線路圖技術參數 尺寸圖

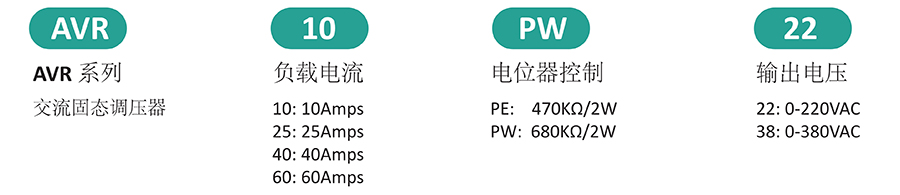

產品型號構成

產品選擇

輸出電壓220V

工作電流	470K	680K
10A	AVR10PE22	AVR10PW22
25A	AVR25PE22	AVR25PW22
40A	AVR40PE22	AVR40PW22
60A	AVR60PE22	AVR60PW22
80A	AVR80PE22	AVR80PW22

輸出電壓380V

工作電流	470K	680K
10A	AVR10PE38	AVR10PW38
25	AVR25PE38	AVR25PW38
40	AVR40PE38	AVR40PW38
60	AVR60PE38	AVR60PW38
80	AVR80PE38	AVR80PW38

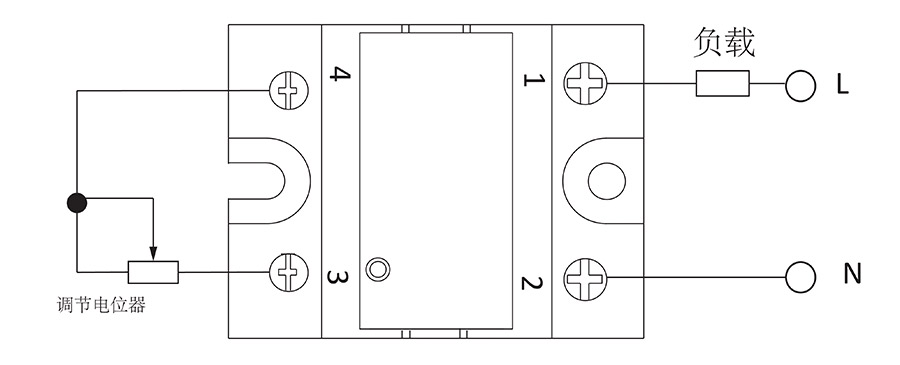

線路圖

技術參數

項目	單位	參數值
負載電流	Arms	0.05-80A
外加電位器	Ω	470K/2W or 680K/2W
電壓調整范圍	V	0-220VAC or 0-380VAC
最小導通電流	mA	50mA
最大通態壓降	V	1.5VAC
最大斷態電流	mA	5mA
通斷時間	ms	≤10ms
工作頻率	Hz	45-65Hz
絕緣電阻	MΩ	1000MΩ(500VDC)
最小隔離電壓	Vrms	2500
最小絕緣電壓	Vrms	2500
工作環境溫度	°C	-30°C to +80°C

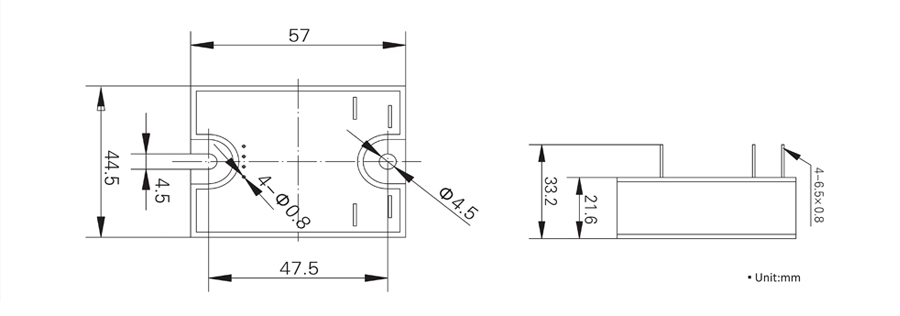

尺寸圖

使用注意事項

1、產品制造者巳就產品品質和可靠性做了很大的努力，但是應用在固態繼電器內部的半導體功率器件如選型或使用不當還是會導致不可恢復的損壞。另外由于電網電壓波動（通常±10% ) 以及感抗、容抗的不同，在選型時必須考慮一定的安全系數。列如：電加熱長期工作電流不能超過60% 的SSR 電流額定標稱值，電機工作電流不應超過1/7 SSR 的電流額定標稱值。

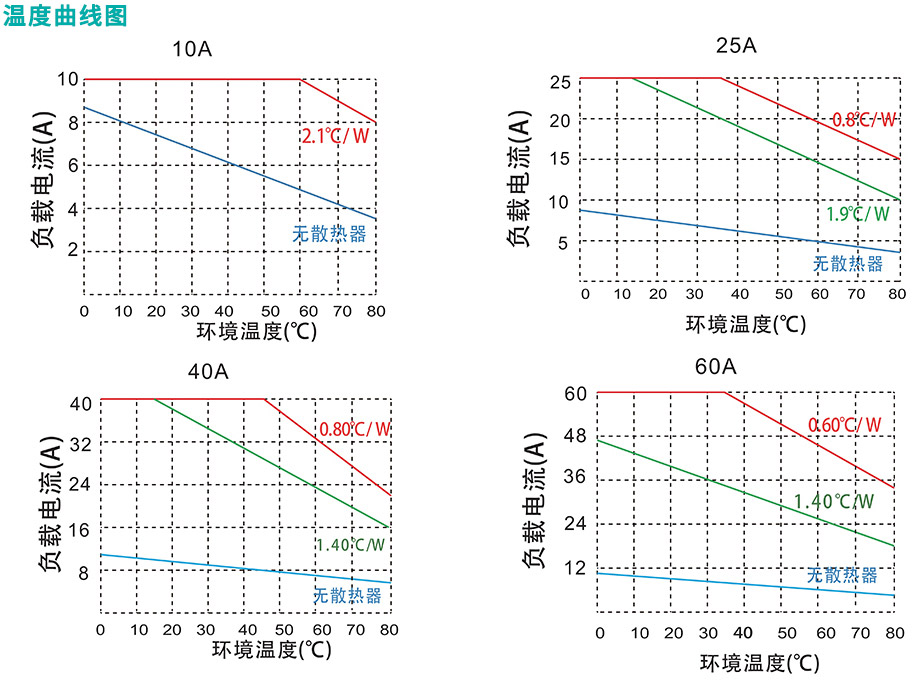

2、在長期工作電流≥5A時必須加裝與之配套的散熱器，工作中散熱器底板溫度不得超過80℃。若環境溫度過高必須采取風冷以加速空氣流動以獲得更好的散熱效果。

3、為確保安裝過程中固態繼電器與散熱器表面緊密接觸而達到更理想的散熱效果，我公司根據不同電流等級配備專用導熱膜或者專用導熱硅脂，在安裝時請將導熱膜平行置于固態繼電器底板與散熱器接觸面之間并緊固安裝固定螺釘，對配備導熱硅脂的在安裝時請在固態繼電器底板整體均勻涂抹適量導熱硅脂，并緊固安裝固定螺釘。

4、模塊緊固到散熱器表面時采用M4螺釘和彈簧墊圈，4-6Nm力矩加以緊固使用3小時后以同樣力矩緊固一次。

5、控制端M3螺絲推薦緊固扭矩0.8-INm。負載端M5螺絲推薦緊固扭矩1.9-2.lNm 。

6、控制電位器接線較長時請使用帶屏蔽的導線或用金屬管屏蔽；

7、該產品為非隔離型（輸入與輸出端），選擇電位器應當注意與線電壓的隔離，安裝使用過程中必須注意安全，

8、固態繼電器的存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈摔碰。應存放于通風、干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80% 。
